Große Flexibilität und Freiheit der Form

50.000 m2 breite Plattenböden für Wohntürme The Orchard

Der Bau des Neubauprojekts The Orchard wird dem Einkaufszentrum De Bogaard in Rijswijk neues Leben einhauchen. Das teilweise überdachte Einkaufszentrum aus den 1960er Jahren entspricht nicht mehr den heutigen Anforderungen und wird einer drastischen Metamorphose unterzogen, bei der Einkaufen mit Wohnen und Arbeiten kombiniert wird. Mit dem Bau von The Orchard I und The Orchard II wird das Gebiet um nicht weniger als 509 erschwingliche und nachhaltige Mietwohnungen und einen Gewerbesockel erweitert. Im Auftrag von ERA Contour führt Van Muijen Betonbouw die Rohbauarbeiten für beide Türme aus, von Betonböden und Betonwänden bis hin zu vorgefertigten Balkonen, Treppen und HSB-Elementen. ’Insgesamt verarbeiten wir in den beiden Wohntürmen etwa 20.000 m3 Beton“, erklärt Douglass Dall, Arbeitsplaner bei Van Muijen Betonbouw. ”Ein wichtiger Teil davon sind die ca. 50.000 m2 breiten Plattendecken von De Hoop Pekso.“

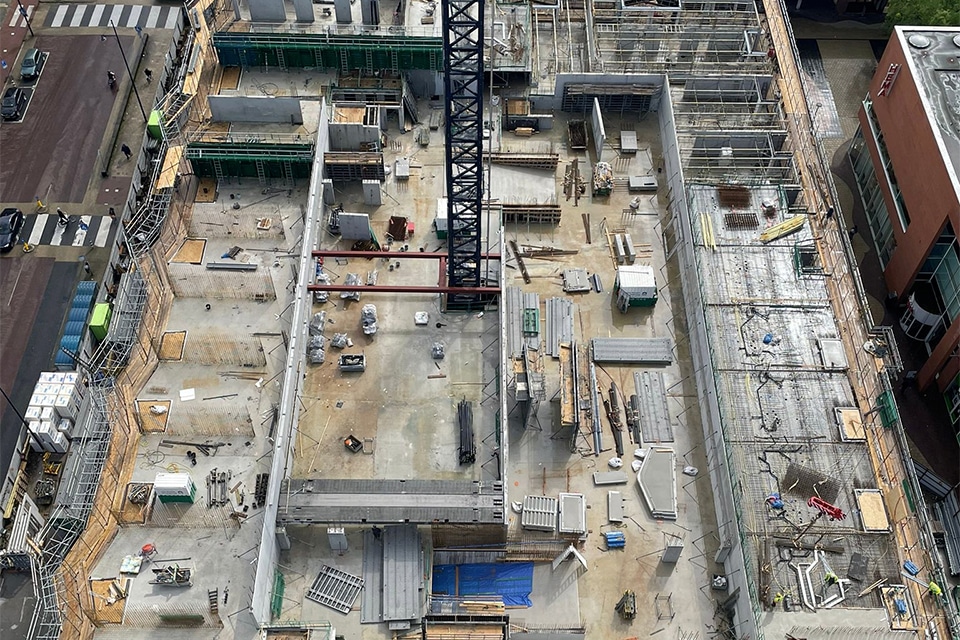

Van Muijen Betonbouw und De Hoop Pekso können auf eine mehr als zehnjährige Partnerschaft zurückgreifen. Bei fast allen Bauprojekten mit breiten Plattenböden, die der Betonbauer realisiert, werden Böden von De Hoop Pekso verwendet. So auch in The Orchard in Rijswijk, wo die Situation komplex war. “Die Wohntürme wurden auf einem mehrstöckigen Sockel mit einem Parkhaus und Geschäften errichtet”, erklärt Dall. “Bei dieser Unterkonstruktion mussten wir mit verschiedenen Höhenunterschieden, Ecken und Schrägen umgehen. Der Tunnelbau, bei dem die Wände und Geschossdecken in einem Guss ausgeführt werden, kann in solchen Fällen zu Komplikationen führen. Durch die Arbeit mit breiten Decken wird dies geschickt umgangen.”

Verstärkte Systemböden

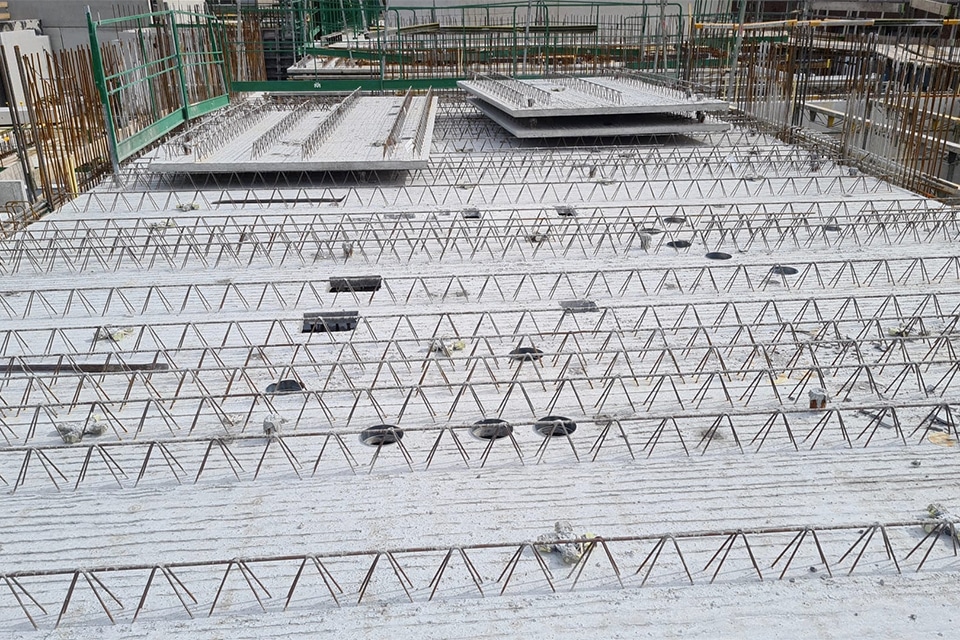

Die breiten Decken von De Hoop Pekso werden mit herkömmlichem Beton gegossen, in den die erforderliche Bewehrung eingearbeitet ist. “Die Decken bestehen aus einer Betonschale von 50, 60 oder 70 mm, die mit der konstruktiv erforderlichen Plattenbewehrung und durchgehenden Gitterträgern versehen ist. Neben ihrer statischen Aufgabe dienen diese Gitterträger auch direkt als Hebepunkte”, sagt Carlo Molenaar, Regionalleiter für die Region Nord-West bei De Hoop Pekso. “Die Böden werden in unserer eigenen Fabrik in Oosterhout und unter besten Klima- und Arbeitsbedingungen hergestellt.” Böden und Wände sind wesentliche Bestandteile der Konstruktion und des gesamten Gebäudes, betont er. “In der Vorbereitung haben wir daher gemeinsam mit Van Muijen Betonbouw die Boden-Wand-Verbindungen eng aufeinander abgestimmt, so dass Kollisionen und Ausfallkosten bei der Ausführung geschickt vermieden werden konnten.”

Ständige Ingenieurteams

”Das Angenehme an der Zusammenarbeit mit Van Muijen Betonbouw ist, dass unsere Statiker immer mit einem regulären Ingenieur zusammenarbeiten”, sagt Molenaar. “Das kommt dem Engineering-Prozess sehr zugute. Wir können miteinander lesen und schreiben, und ein halbes Wort genügt.” Dall stimmt dem zu und sagt: “Die Zusammenarbeit im Team ist natürlich und die Kommunikation ist freundlich, so dass die Schwelle, Fragen zu stellen, so niedrig wie möglich ist. Das macht das Sparring angenehm und sichert letztlich das gewünschte Ergebnis.”.

Rund viertausend einzigartige Etagen

Der Bau von The Orchard begann im Mai 2023. Unmittelbar nach der Bauzeit wurden die letzten Rohdecken geliefert, woraufhin der Rohbau im September fertiggestellt wurde. “Insgesamt wurden etwa viertausend Breitflachstahlböden verarbeitet”, weiß Molenaar. “Alle diese Böden sind in ihrem Aufbau einzigartig und werden von uns individuell gestaltet. So haben beispielsweise Durchdringungen direkte Auswirkungen auf den statischen Wert des Bodens, die dann mit zusätzlichem Bewehrungsstahl ausgeglichen werden müssen.” Die breiten Plattenböden wurden in Losen von 160 bis 200 m2 und auf einem Tieflader nach Rijswijk transportiert, wo sie nach einer bestimmten Verlegereihenfolge verlegt wurden. Dall: “Durch die abgeschrägte Längskante können die Böden nur in eine Richtung verlegt werden.”

Große Gestaltungsfreiheit, saubere Verbindung

Ein weiterer großer Vorteil der breiten Plattenböden von De Hoop Pekso ist ihre große Flexibilität und Formfreiheit, sagt Molenaar. “Rohrleitungen können leicht in die Druckschicht integriert werden, während schräge Seiten eine gute gegenseitige Verbindung garantieren. Außerdem haben unsere Breitplattenböden sehr gute schalldämmende Eigenschaften und erfüllen die Anforderungen an die Feuerbeständigkeit von 120 Minuten sehr gut. Dank der glatten Unterseite sind die Böden sofort spritzfertig.”
