Funderen met baretten biedt de bouwsector talloze voordelen. Zo worden CO2- en stikstofuitstoot, materiaalverbruik én doorlooptijden op de bouw flink gereduceerd, weet Djordy van den Eijnde, projectmanager bij BodemBouw. “Toch krijgt deze techniek nog niet de aandacht die zij verdient. Hoofdconstructeurs en toezichthouders houden nog te vaak vast aan de algemeen bekende en geaccepteerde traditionele paalfundering. Met de uitdagingen waar we vandaag voor staan echter, kunnen we niet om duurzamere alternatieven heen. We moeten echt per project gaan kijken naar wat aan draagkracht benodigd is. Wat krijgen we van de natuur? Hoe goed is de grond? Hoeveel versterking is nodig? En welke technieken zijn mogelijk om de grond een klein beetje, gemiddeld of juist mega te versterken? Welke techniek leent zich het best voor de specifieke fundatie of bouwkuip?
Van den Eijnde ziet nog te vaak dat er gekozen wordt voor funderingspalen. Ook in relatief goede zandlagen. “In dit geval worden heel veel grondlagen overgeslagen, die ook zouden kunnen bijdragen aan de constructie”, vertelt hij. “Hoewel met de traditionele aanpak de veiligheid gewaarborgd is, komt de duurzaamheid onder druk te staan. Opdrachtgevers worden geconfronteerd met onnodig oplopende kosten, een langere uitvoeringsduur, meer CO2- en stikstofuitstoot en veel verspilling van pure materialen. En dat is zonde, want met de juiste versterking kunnen ook de bovengelegen grondlagen benut worden.”

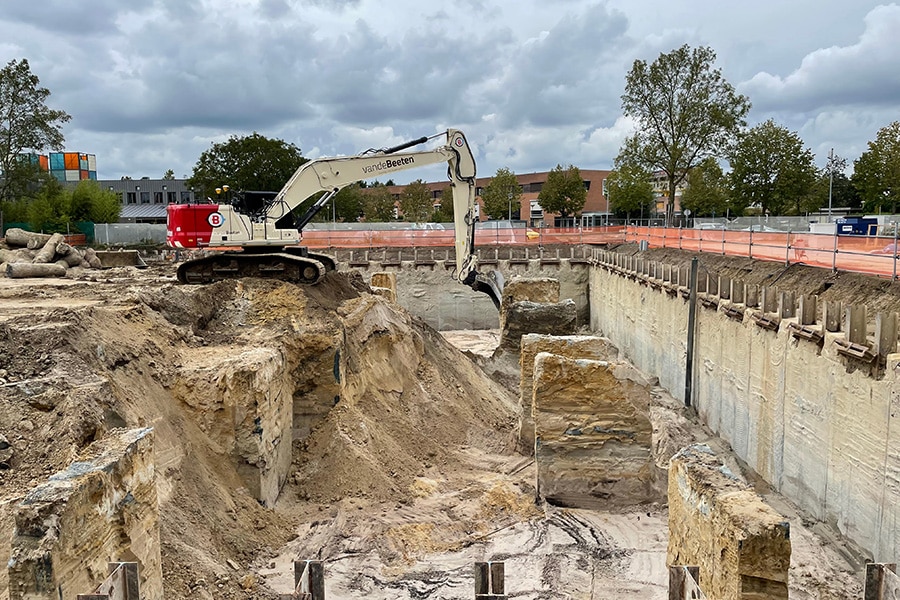

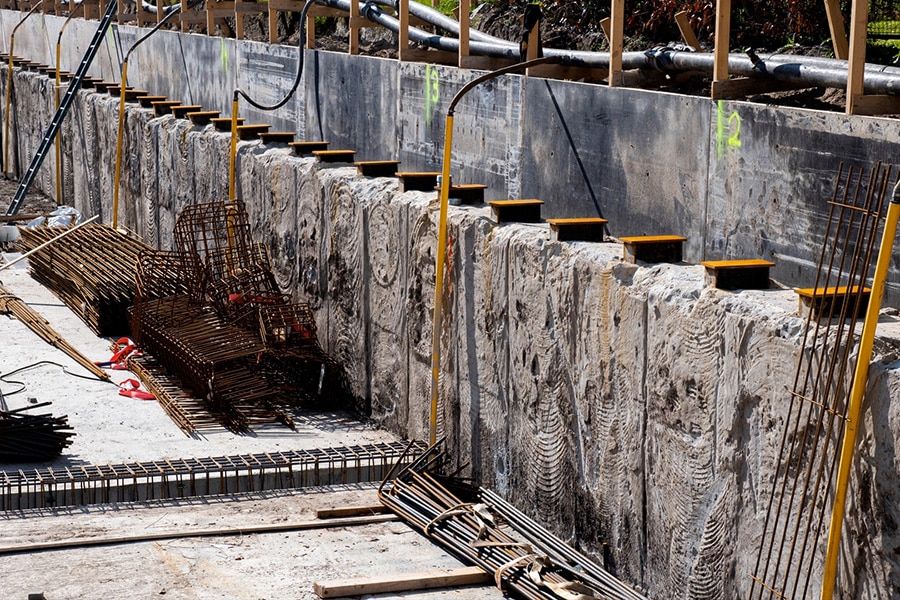

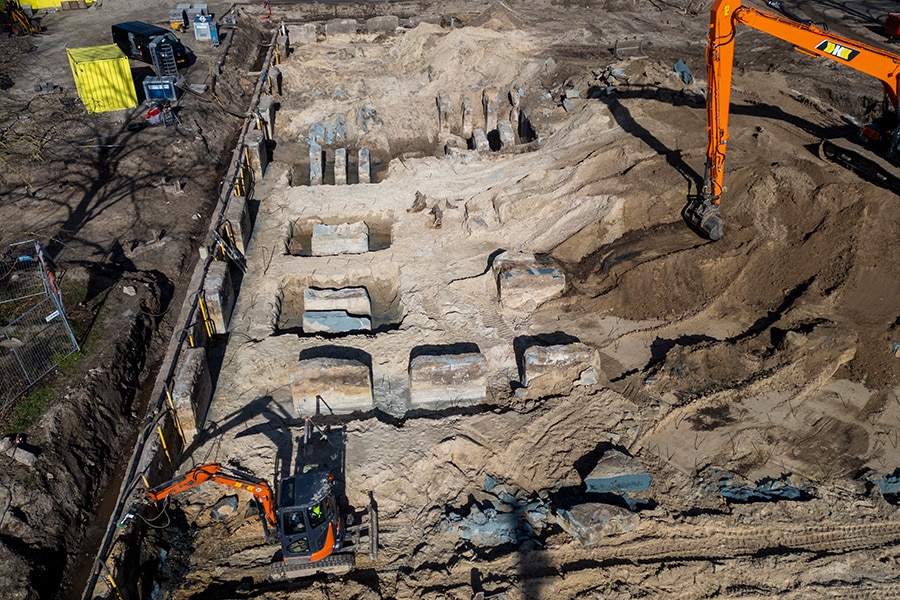

Met de CutterSoilMix (CSM) techniek van BodemBouw wordt de aanwezige grondslag doeltreffend en trillingsvrij vermengd met een cementmix, waardoor deze duurzaam wordt versterkt. “Vervolgens maken wij blokken (baretten) van 2,40 meter bij 55 of zelfs 75 centimeter, die naar de juiste zandlaag worden gebracht”, vertelt Van den Eijnde. “Op zichzelf staand noemen wij deze vierzijdige palen baretten – die je uitstekend kunt inzetten als funderingselement. Wanneer we de panelen om en om in elkaar frezen, ontstaat een CSM-wand die zowel grond- als waterkerend kan worden ingezet, maar ook funderend en die tevens geüpgraded kan worden tot CSM-Energiewand.”
“Bij een standaard funderingspaal zit de krachtafdracht bijna volledig bij de punt”, weet Van den Eijnde. “Omdat er enorm veel kracht op de paal komt, is de keuze voor de juiste (harde) grondlaag in dit geval essentieel. Op heel veel plekken in Nederland betekent dit helaas dat dieper dan 20 meter gefundeerd moet worden. In bijvoorbeeld Amsterdam en Rotterdam is de grond zelfs zo slap als gevolg van klei en veen, dat op maar liefst 50 of 60 meter diep gefundeerd moet worden.” Ga je meer naar het zuiden en oosten van het land echter, dan zijn er voldoende plekken met voldoende zand. “Dit zand is op zichzelf nog niet draagkrachtig genoeg om de megakrachten van de paalpunten op te kunnen nemen. Baretten bieden hier een mooi alternatief, omdat zij veel meer oppervlakte en dus raakvlak met de omliggende grond hebben. Bovendien is de wrijvingsweerstand met de omliggende grond groter. Hierdoor kan de kracht die de baret moet opnemen, over een groter oppervlak worden afgedragen. Hierdoor is een minder draagkrachtige grondlaag al voldoende, waardoor de baretten aanzienlijk korter uitgevoerd kunnen worden.”
De CutterSoilMix (CSM) techniek van BodemBouw is van nature al een duurzame oplossing, omdat gebruik wordt gemaakt van de aanwezige zandgrond, benadrukt Van den Eijnde. “Door deze zandgrond te versterken met cement, wordt alleen toegevoegd wat nodig is. Gebruik je de techniek als fundatieoplossing, dan profiteer je bovendien van alle voordelen van kortere baretlengtes, minder materiaal, kortere doorlooptijden én minder CO2- en stikstofuitstoot.”

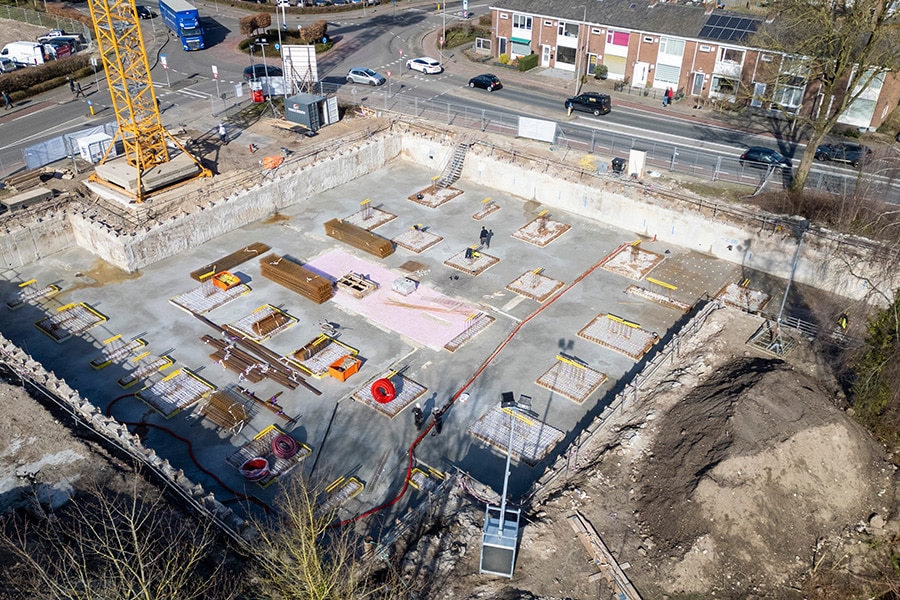

Zeker in het geval van een bouwkuip, waarbij al grond- en waterkerende wanden nodig zijn om de bouwkuip uit te graven, zijn CSM-wanden en CSM-baretten een ideale oplossing, volgens Van den Eijnde. Immers kunnen de CSM-wanden in dit geval direct funderend worden gebruikt. “Alle buitenste funderingspalen zijn al geoptimaliseerd, door de wand funderend te gebruiken. De stap om de palen in het binnengebied te vervangen voor baretten, is dan uiterst klein. Immers willen hoofdconstructeurs en toezichthouders het liefst dat een gebouw op één systeem gefundeerd wordt, om zettings- en zakkingsverschillen te voorkomen. Een belangrijk bijkomend voordeel is dat bij toepassing van baretten geen poeren onder de keldervloer nodig zijn, waardoor opnieuw veel materiaal, doorlooptijd, CO2- en stikstofuitstoot wordt bespaard. In tegenstelling tot de poeren bij funderingspalen, is bij een baret een deksel (verdikking) onder de keldervloer van 30 tot 60 centimeter al voldoende.”
De CSM-baretten van BodemBouw worden onder andere toegepast bij project Nieuwstad in Zwolle, dat bestaat uit de woongebouwen Koopman (61 appartementen) en Reiziger (26 appartementen). Maar ook bij de nieuwbouw voor Actium in Meppel, dat ruimte biedt aan 55 appartementen.
