Een unieke legpuzzel van 6.000 m2

Bijzondere elementengevel voor het Dordthuis

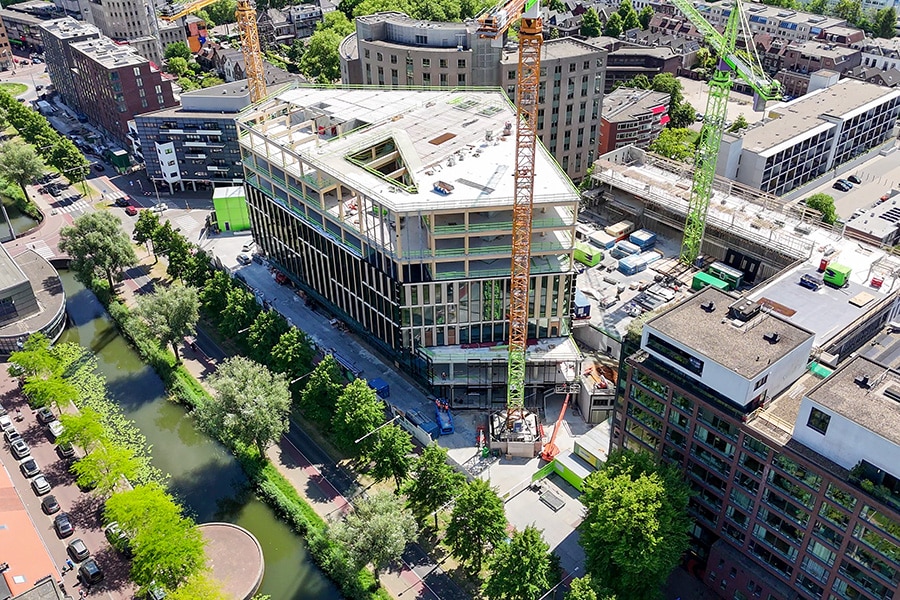

Aan de Spuiboulevard in Dordrecht maken kantoren plaats voor woningen, grijs voor groen en auto’s voor fietsers en voetgangers. Hiertussen verschijnt een prachtig huis voor de gemeenschap: het Dordthuis, waar de gemeente, stadsbibliotheek, Sociale Dienst Drechtsteden en VVV vanaf 2026 gaan samenwerken onder één dak. Vorsselmans NV realiseerde de indrukwekkende elementengevel voor de nieuwbouw, waarop terracotta elementen in Dordtse kleuren alvast zijn voorgemonteerd. Bovendien stond het familiebedrijf uit Loenhout in voor productie en montage van circa 2.500 m2 vliesgevels en 264 kozijnen.

Vorsselmans NV is al jaren hét adres voor kwalitatieve aluminium ramen en deuren, complexe (vlies)gevelconstructies en solarsystemen. Op haar palmares prijken tal van iconische projecten, zoals Crossroads, de BrinkToren en Hogeschool Inholland in Amsterdam, Wonderwoods in Utrecht en het eigen Evergreen hoofdkantoor in Loenhout. Recent is hier de nieuwbouw van het Dordthuis aan toegevoegd, vertelt projectleider Johan Hendrix. “Onze opdracht voor het Dordthuis was drieledig. Zo engineerden, produceerden en monteerden wij in opdracht van aannemer J.P. van Eesteren een elementengevel van 6.000 m², die het bijzondere visuele ontwerp van Schmidt Hammer Lassen tot leven brengt. Bovendien kan onze elementengevel de grote gebouwdoorbuigingen uitstekend opvangen.”

Flinke zettingen

Voor de constructie van het Dordthuis is gekozen voor een hybride combinatie van hout en beton, weet Hendrix. “Een experimentele bouwvorm in Nederland die, in combinatie met de imposante uitkragingen en vides, behoorlijk wat vervorming en zetting tijdens en na de bouwfase veroorzaakt. Waar 10 tot 20 millimeter normaal is, heeft het Dordthuis te maken met vervormingen van maar liefst vijf centimeter! Om deze reden hebben wij bijvoorbeeld specifieke dichtingen en rubbers ontwikkeld en getest.” Maar dat is niet de enige bijzonderheid in dit project. “De elementengevel is echt een huzarenstukje. Onder andere dankzij de terracotta gevelelementen, die gevelbouwer Sorba al in onze assemblagehal in Loenhout heeft aangebracht.”

Om elementengevel en architectonische sierelementen nauw af te stemmen, zijn Vorsselmans NV en Sorba van meet af aan samen opgetrokken. “We zaten regelmatig samen aan tafel en hebben actief 3D/BIM-modellen gedeeld en geclasht om een soepele uitvoering én een hoogwaardig opleverresultaat mogelijk te maken. Ook voor de onregelmatige hoeken. De beugels en overige constructie-elementen zijn uit co-engineering ontstaan.”

250 modellen

Aan de basis van de elementengevel ligt het Schüco gevelsysteem met eigen ontworpen profielen, vertelt Hendrix. “Bijvoorbeeld om een goede windlast- en gewichtsafdracht van de terracotta elementen te garanderen. Onze engineers zijn erin geslaagd om deze krachten in het gevelsysteem zelf op te vangen, terwijl de hoge thermische prestaties overeind blijven. Een sterk staaltje vakmanschap, wat tevens geldt voor de technieken. Zo hebben wij in de elementengevel de bliksemafleiding en verborgen ventilatievleugels geïntegreerd.” In totaal heeft Vorsselmans NV 630 elementen van circa 2 meter breed en gemiddeld 4,5 meter hoog gemaakt, in 250 verschillende modellen. “Naar wens van de architect is bijvoorbeeld gespeeld met breedtes en kleuren terracotta. Er zit heel weinig repetitie in dit werk, wat resulteerde in een unieke legpuzzel van 6.000 m².”

Vliesgevel en kozijnen

Om een toegankelijke plint voor het Dordthuis te creëren, heeft Vorsselmans NV circa 2.500 m² vliesgevel met imposante glasvlakken gerealiseerd, op basis van het Schüco FW50 systeem. “Voor het kantoorgedeelte hebben wij bovendien 264 kozijnen van Schüco geleverd, waarvan circa een kwart brandwerend is uitgevoerd”, aldus Hendrix. “Voor dit gebouwdeel is een soort raster ontworpen, waarbij tussen de kozijnen zonnepanelen en zetwerken van derden zijn aangebracht. De toegangscontrole, brand- en inbraakveiligheid in de kozijnen en vliesgevels zijn onzichtbaar opgelost.” In september zijn de laatste onderdelen gemonteerd.
