ACE Amsterdam is een grootschalige, duurzame gebiedsontwikkeling aan de Sloterplas in Amsterdam Nieuw-West, waar wonen, onderwijs, sport en voorzieningen samenkomen in één integraal stadsblok. Blikvanger is een circa 75 meter hoge woontoren met 23 verdiepingen, die als markant hoogteaccent het silhouet van de gebiedsontwikkeling bepaalt.

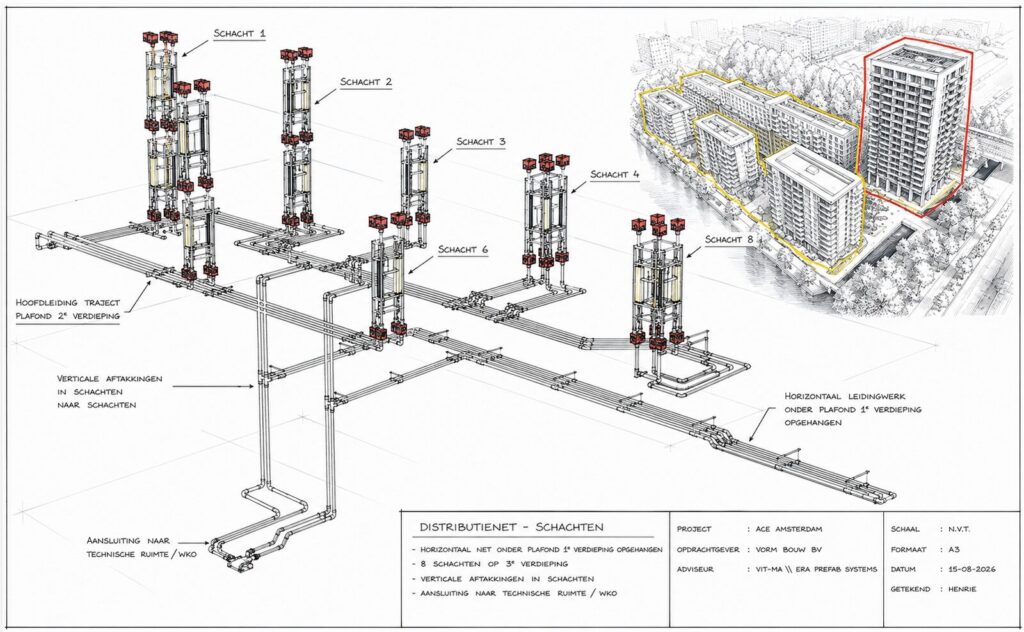

Het project omvat 565 woningen, een sportcomplex, een brede school en diverse commerciële functies en wordt gerealiseerd door VORM. Om alle functies comfortabel en energiezuinig te verwarmen en koelen, wordt gebruikgemaakt van een hybride warmte-koudeopslagsysteem (WKO) van Vattenfall. De installatie wordt gekoppeld aan in totaal 580 prefab WKO-skids en schachtmodules van ERA Prefab Systems. Bovendien verzorgt ERA de engineering, 3D-uitwerking, logistiek en montage van het horizontale distributienet voor warmte en koude, dat bestaat uit enkele kilometers leidingwerk. Hiermee brengt ERA de verticale én horizontale gebouwdistributie samen in één integraal concept.
Waar grotere WKO-distributieleidingen traditioneel vaak worden gelast, kiest ERA Prefab Systems bij ACE Amsterdam bewust voor een andere aanpak: het persen van de leidingen. “Een werkwijze die duidelijke voordelen biedt op het gebied van kwaliteit, betrouwbaarheid en montagesnelheid”, aldus Eduard Aubri, oprichter van ERA Prefab Systems. “In dit project maken wij gebruik van het Geberit Mapress leidingsysteem. Ook onze WKO-skids worden uitgevoerd met Geberit Mapress leidingwerk en hulpstukken, waardoor skid en distributienet technisch optimaal aansluiten.”
Met ACE Amsterdam laat ERA zien hoe prefab denken kan worden doorgetrokken van de afzonderlijke energieskid naar een integraal installatieconcept waarin engineering, prefabricage, verticale en horizontale distributie en montage optimaal op elkaar zijn afgestemd.

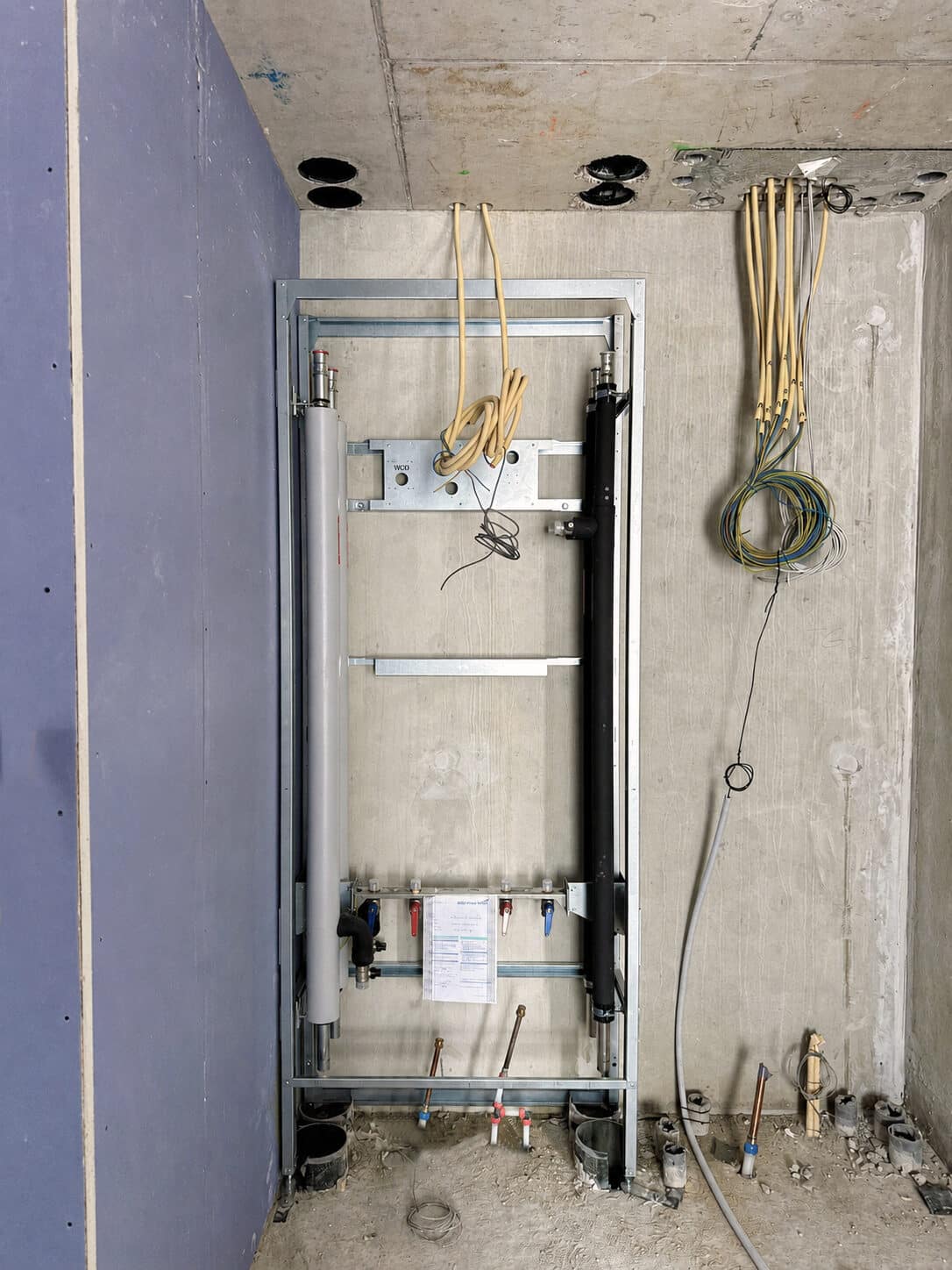

ERA Prefab Systems engineert, produceert en monteert al twintig jaar prefab installatieschachten en installatiewanden op basis van stalen frames, waarin leidingwerk voor verwarming, ventilatie, afvoer, elektra, (drink)water en/of sanitaire voorzieningen geïntegreerd kunnen worden. “Door hoogwaardige engineering en vergaande standaardisatie maken we de assemblage minder afhankelijk van schaars gespecialiseerd bouwplaatspersoneel”, vertelt Aubri. “Mensen met technisch inzicht en twee rechterhanden kunnen wij intern opleiden. Hierdoor kunnen we lokaal monteurs werven en ook mensen met een afstand tot de arbeidsmarkt onder onze begeleiding inzetten. Zo dragen wij bij aan de lokale werkgelegenheid én borgen we de kwaliteit van onze systemen.”
De skids worden het hele jaar door onder gecontroleerde arbeids- en klimaatomstandigheden samengebouwd in de fabriek van ERA Prefab Systems in Almelo, waar de monteurs beschikken over nauwkeurige machines en het juiste gereedschap. “Hierdoor kunnen we alle componenten in één keer goed en tot op de millimeter nauwkeurig maatvoeren en afwerken. Bovendien kunnen we de skids vóór levering controleren en testen, waardoor een hoge en voorspelbare kwaliteit wordt geborgd.”
Op de bouwlocatie kunnen de prefab skids eenvoudig geplaatst en gekoppeld worden. “Grote logistieke voorzieningen en tussenvoorraden op de bouwplaats zijn hierdoor nauwelijks nodig”, aldus Aubri. “De skids worden just-in-time geleverd en kunnen met een kleine montageploeg snel geïnstalleerd worden. Hiermee bieden we een antwoord op actuele uitdagingen in de bouw, zoals het tekort aan vakmensen, korte bouwtijden én krappe binnenstedelijke bouwlocaties.” Ook worden vervoersbewegingen, afval en opslag op de bouwplaats beperkt, wat bijdraagt aan een lagere milieubelasting.
Prefab bouwen heeft daarnaast als voordeel dat iedere skid individueel kan worden gecodeerd en verrijkt met relevante data, aldus Aubri. “Alle WKO-skids en schachtmodules in ACE Amsterdam krijgen een eigen identificatie en materialenpaspoort, waarin relevante product- en materiaalinformatie wordt vastgelegd. Hierdoor weten we welke componenten zijn toegepast en waar de betreffende skid zich in het gebouw bevindt. Die informatie blijft ook na oplevering waardevol voor beheer, onderhoud, hergebruik en recycling.” Hiermee sluit ERA tevens aan op de principes van circulair bouwen.
De prefab WKO-skids in ACE Amsterdam worden door ERA Prefab Systems geëngineerd, geproduceerd en gemonteerd in opdracht van VORM. Aan de basis liggen speciaal ontwikkelde stalen frames, ontworpen vanuit de voor het project geldende technische uitgangspunten. In de frames worden het leidingwerk voor warmte- en koudetransport en de benodigde appendages, afsluiters en aansluitingen voor de afnamesets vooraf gemonteerd. “Ten opzichte van traditionele montage op de bouwplaats kunnen we de installatietijd hierdoor met circa 80% reduceren”, aldus Aubri. Ook de brandwerende voorziening is geïntegreerd in het prefab skidconcept. “Met ons ERA Smart Shield-concept wordt de brandwerende afdichting als onderdeel van het totale skidsysteem voorbereid en uitgevoerd.” Daarmee laat ACE goed zien waar ERA Prefab Systems inmiddels voor staat. “Wij leveren niet alleen de prefab skid, maar kunnen het complete traject verzorgen: van engineering en 3D-uitwerking tot productie, verticale en horizontale distributie, logistiek, montage en kwaliteitsborging.”
