Modulair bouwen

Knap staaltje vakwerk boven spectaculaire entree

Tekst Roel van GilsBeeld Stijn Visuals

Buiting Staalbouw is in juli 2025 gestart met de montage van de staalconstructie voor de laagbouw, gevolgd door de hoogbouw in augustus.
Buiting Staalbouw is in juli 2025 gestart met de montage van de staalconstructie voor de laagbouw, gevolgd door de hoogbouw in augustus.

De nieuwe Internationale School in Utrecht krijgt een indrukwekkende entree. Een vernuftige staalconstructie maakt de spectaculaire uitkraging van maar liefst 24 bij 13 meter mogelijk. Boven die architectonische blikvanger bevindt zich bovendien een sporthal die vrij moet zijn van vervorming en trillingen. Letterlijk en figuurlijk een knap staaltje vakwerk van Buiting Staalbouw.

In opdracht van Van Wijnen Arnhem leverde en monteerde de staalbouwer circa 1.500 ton staal, verdeeld over de laagbouw en hoogbouw. “De hoofddraagconstructie bestaat grotendeels uit een traditionele staalconstructie met kolommen, liggers en kanaalplaatvloeren”, vertelt Arthur Heesen, vestigingsleider bij Buiting Staalbouw. De staalconstructie van de open hoek daarentegen is van een heel andere orde. “De constructie steekt op de ene as 13 meter uit en op de andere as zelfs 24 meter. Onder deze constructie blijft de ruimte volledig open, waardoor bezoekers via een royale betonnen trap het gebouw kunnen betreden.”

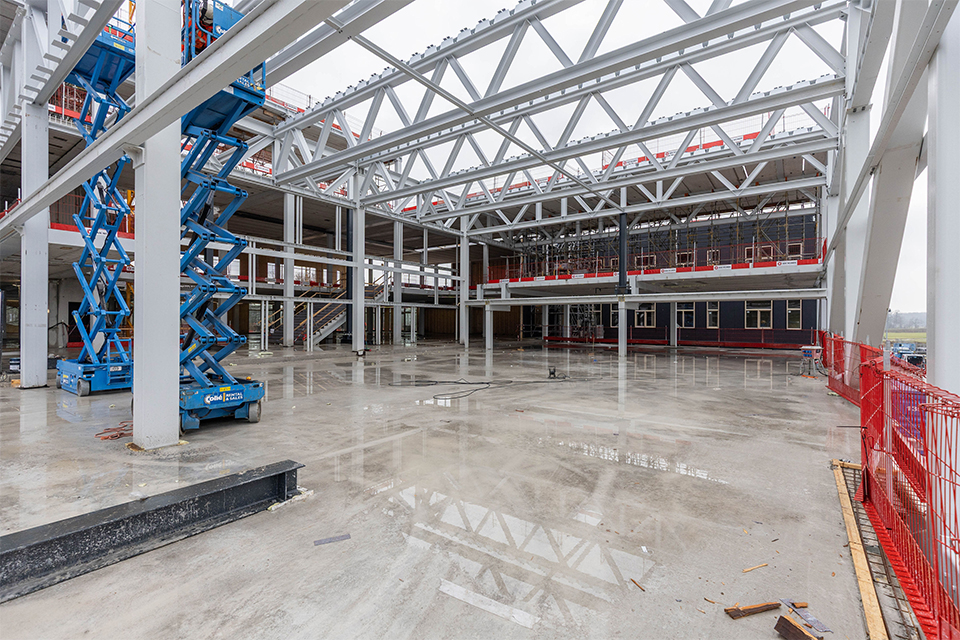

De vloer van de sporthal wordt gesteund door veertien afzonderlijke vakwerkspanten die samen met de gevelspanten één constructief geheel vormen.

Veertien vakwerkspanten

Om die enorme hap uit het gebouw mogelijk te maken en tevens een goed ‘fundament’ voor de bovenliggende sporthal te voorzien, heeft Buiting Staalbouw samen met de aannemer een niet-alledaagse constructie bedacht. “De vloer van de sporthal wordt gesteund door veertien afzonderlijke vakwerkspanten die samen met de gevelspanten één constructief geheel vormen. Op deze vakwerken zijn staalplaatbetonvloeren aangebracht”, legt Heesen uit. De grootste uitdaging zat overigens in de montage van deze constructie. “Omdat dergelijke vakwerkconstructies niet zomaar in het luchtledige kunnen worden opgebouwd, hebben we tijdelijke hulpkolommen voorzien. Op deze wijze konden de vakwerkconstructies gecontroleerd, volledig onbelast en zonder vervormingen worden opgebouwd in combinatie met de dak- en raatliggers. De noodzakelijke constructieve samenhang ten behoeve van de vrije overkraging was hiermee bereikt. De hulpkolommen zijn daarna met behulp van vijzelconstructies verwijderd.”

Diagonale schoren

Behalve de vakwerkspanten heeft ook de gevel een cruciale constructieve rol. “Grote diagonale schoren, geïntegreerd in de gevelconstructies, zorgen ervoor dat vervormingen en trillingen van de sporthalvloer tot een minimum worden beperkt”, zegt Heesen. “De grootste schoor is maar liefst 23 meter lang, meet 800 bij 400 millimeter en weegt bijna 25 ton.” Behalve de hoofddraagconstructie verzorgde Buiting Staalbouw ook de dakplaten en het staalwerk voor het bijzondere spiegelplafond in de entree. “De ondersteunende staalconstructie volgt daarbij nauwkeurig de opvallende vorm van het plafond, dat vanuit de punt van de uitkraging naar beneden uitwaaiert.”

Buiting Staalbouw is in juli 2025 gestart met de montage van de staalconstructie voor de laagbouw, gevolgd door de hoogbouw in augustus. “De meeste onderdelen zijn met de bouwkraan van de aannemer geplaatst. Alleen voor de zware gevelschoren is een 140 tons telescoopkraan ingezet”, blikt Heesen terug. “Mede door het samenspel met Van Wijnen is de montage bijzonder goed verlopen.”
