Voorzieningencluster Westergouwe: Stapeling van functies

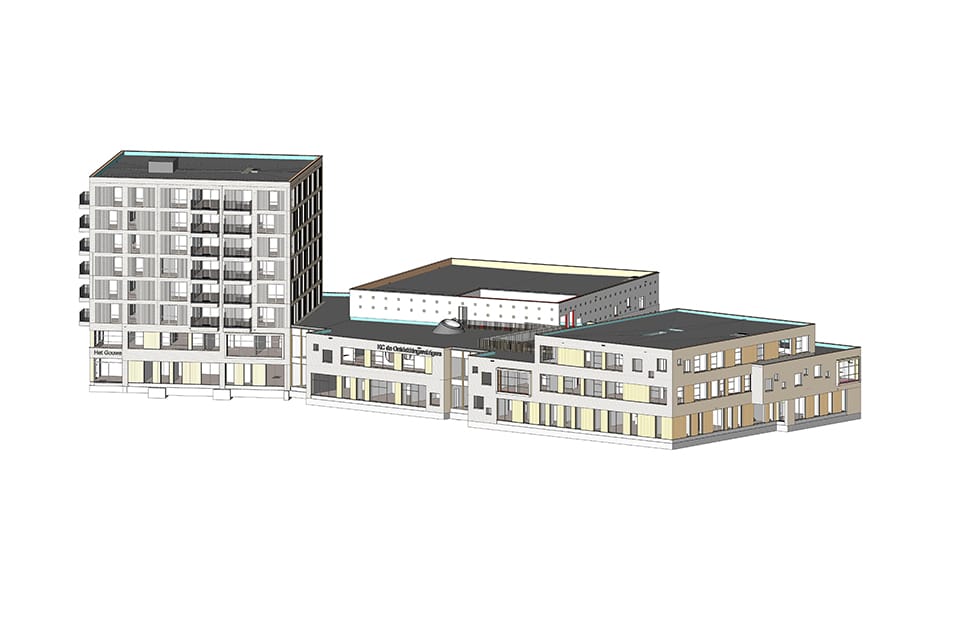

Westergouwe krijgt een uniek voorzieningencentrum met plek voor een Kindcentrum (basisschool, kinderopvang en buitenschoolse opvang), moderne sportvoorzieningen en een parkeergarage. Boven het Kindcentrum komen bovendien 42 sociale huurappartementen, verdeeld over 7 lagen en met een eigen hoofdentree. Het ontwerp van Voorzieningencluster Westergouwe is tot stand gekomen door een intensieve samenwerking met de Gemeente Gouda, Woonpartners, bbn, BDP architecten, Nelissen, M3E, Mobius en ingenieursbureau SWINN.

SWINN kreeg de constructieve ontwerpopdracht voor Voorzieningencluster Westergouwe eind 2021 gegund na een meervoudige onderhandse aanbesteding. Een mooie opdracht voor projectleider Wouter van der Bas, die geboren is in de polder waar nu woonwijk Westergouwe verrijst en vele stappen in het plangebied heeft gezet. “Begin 2022 zijn wij gestart met ontwerpen”, vertelt hij. “Bijzonder hierbij is dat we twee opdrachtgevers hebben: de Gemeente Gouda voor het Kindcentrum, de sportvoorzieningen en de parkeergarage en Woonpartners voor de sociale huurappartementen.”

Constructieve uitdaging

De appartementen van het energieneutrale voorzieningencluster zijn op traditionele wijze opgebouwd met dragende betonwanden en breedplaatvloeren, vertelt Van der Bas. “De constructieve uitdaging lag vooral in de stapeling van de appartementen bovenop de constructie van de school. De wens voor de school was om te werken met een kolommenstructuur. Met name vanwege de vrije indeelbaarheid. Om dit constructief mogelijk te maken, hebben we de wanden van de appartementen gebruikt als liggers op de kolommen om de gewenste overspanningen te kunnen maken.”

Grillige maatvoering

Bijzonder is ook de grillige maatvoering van het schoolgebouw. “Om deze reden is gekozen voor een gewichtsbesparende breedplaatvloer die in twee richtingen kan overspannen. Hierdoor konden we de grillige vorm gemakkelijker volgen. In het gebouw is gewerkt met betonkolommen, terwijl ter plaatse van de gevels staalkolommen zijn toegepast. Deze staalkolommen zijn onzichtbaar geïntegreerd in het thermische pakket van de houtskeletbouw gevels, waardoor een dun gevelpakket wordt geborgd.”

Ondersteunende en controlerende rol

Naast twee opdrachtgevers werkte SWINN vanaf het voorlopig ontwerp tot en met de besteksfase nauw samen met het projectmanagementbureau. “Nadat het definitief ontwerp was afgerond en de aannemersselectie had plaatsgevonden, gingen we verder in een bouwteam met Slokker Bouwgroep”, vertelt Van der Bas. “Inmiddels bevinden we ons in de uitvoeringsfase, waarin wij met name een ondersteunende en controlerende rol hebben. De engineering wordt uitgewerkt door de diverse leveranciers, waarbij wij de wapeningstekeningen en -berekeningen voor de gewichtsbesparende breedplaatvloeren hebben gecontroleerd. En ook de berekeningen en tekeningen van de standaard breedplaatvloeren, het staal en het prefab beton zijn door ons getoetst. Bovendien hebben wij de wapening berekend voor het in het werk gestorte beton. Daarmee komt onze expertise in dit project ruimschoots tot zijn recht.”
