Geotechnische Präzision unter der A16 Rotterdam

Text Frederique HutingBild Rob van Buuren en Michel de Koning

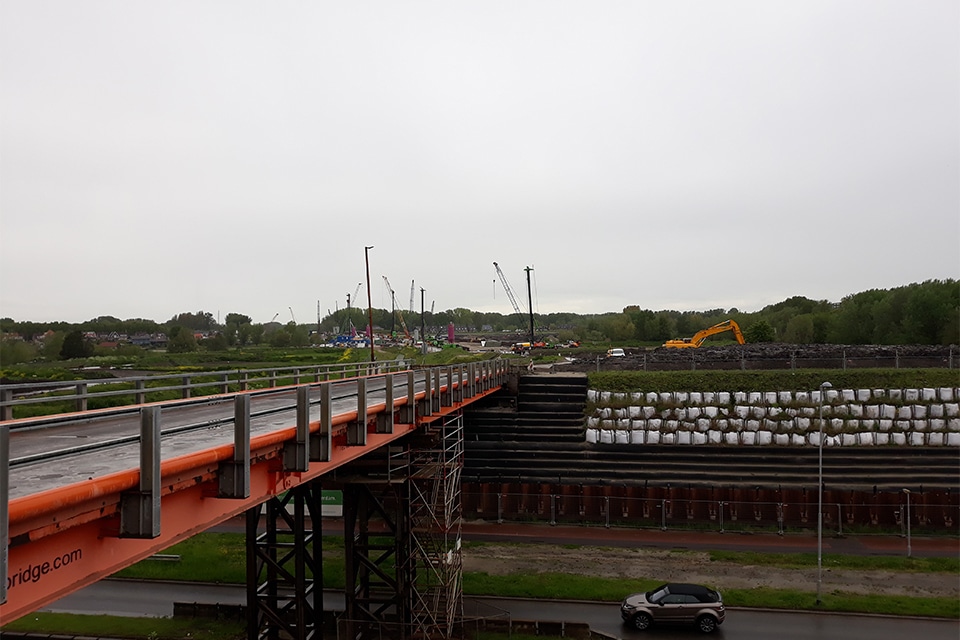

Aanbrengen damwanden aan de westzijde van de Rotte (Beeld: Michel de Koning)
Aanbrengen damwanden aan de westzijde van de Rotte (Beeld: Michel de Koning)

Den Baugrund im Griff

Der Bau von De Groene Boog stellt hohe Anforderungen an alles, was unter der Geländeoberfläche geschieht. CRUX wurde Ende 2018 als geotechnischer Berater hinzugezogen und leistete einen wesentlichen Beitrag zur Planung und Ausführung der Tunnelpassage durch die regionalen Hochwasserschutzdeiche, Dämme, Ingenieurbauwerke und temporären Konstruktionen.

Im Auftrag der federführenden Bauunternehmen BESIX, Dura Vermeer, Van Oord und TBI arbeitete CRUX ab dem Vorentwurf intensiv am Projekt mit. „Wir sind in der Vorentwurfsphase mit einem Team aus sechs Beratern gestartet und waren von Anfang an eng eingebunden“, berichtet Johan Zwaan, Senior-Spezialist und Partner. „Ab dem Ausführungsentwurf lag unser Schwerpunkt auf den Teilbereichen 2 und 3, zu denen unter anderem der Rottemerentunnel, Dämme, angrenzende Ingenieurbauwerke und Behelfsbrücken gehörten. Kolleginnen und Kollegen arbeiteten auch im Teilbereich 1 mit, der grob vom Rijksweg A13 bis zur nördlichen Zufahrt des Rottemerentunnels reicht.“

Standsicherheit und Hochwasserschutz

Der Tunnel unterquert unter anderem die Rotte und die Vaart Bleiswijk. „Darüber und daneben mussten Dämme, Radwege, temporäre Ingenieurbauwerke und der neu gestaltete Lage Bergse Bos angelegt werden. All dies wirkte sich auf die Tunnelkonstruktion aus“, erläutert Michel de Koning, Senior-Berater für Geotechnik. „Da die Deiche an der Rotte und der Vaart Bleiswijk als regionale Hochwasserschutzanlagen dienen, waren Standsicherheit und Hochwasserschutz entscheidend. Und weil die Arbeiten unmittelbar neben Wohngebieten stattfanden, mussten auch die Auswirkungen auf die Umgebung auf ein Minimum begrenzt werden.“

Schwacher Baugrund und enger Zeitplan

Die Bodenverhältnisse machten die Arbeiten besonders anspruchsvoll. „Im Teilbereich 2 stießen wir auf einen der am wenigsten tragfähigen und wechselhaftesten Baugründe, die wir je erlebt haben“, so De Koning. „Wir ließen zahlreiche ergänzende Untersuchungen durchführen, um darauf aufbauend hinreichend zuverlässige Entwürfe erstellen zu können.“ Der Untergrund enthielt beispielsweise Sandlinsen, die sich auf die Grundwasserstände auswirken und durch ergänzende Untersuchungen detailliert erfasst werden mussten. Solche Details können den Unterschied zwischen einem robusten und einem risikobehafteten Entwurf ausmachen.

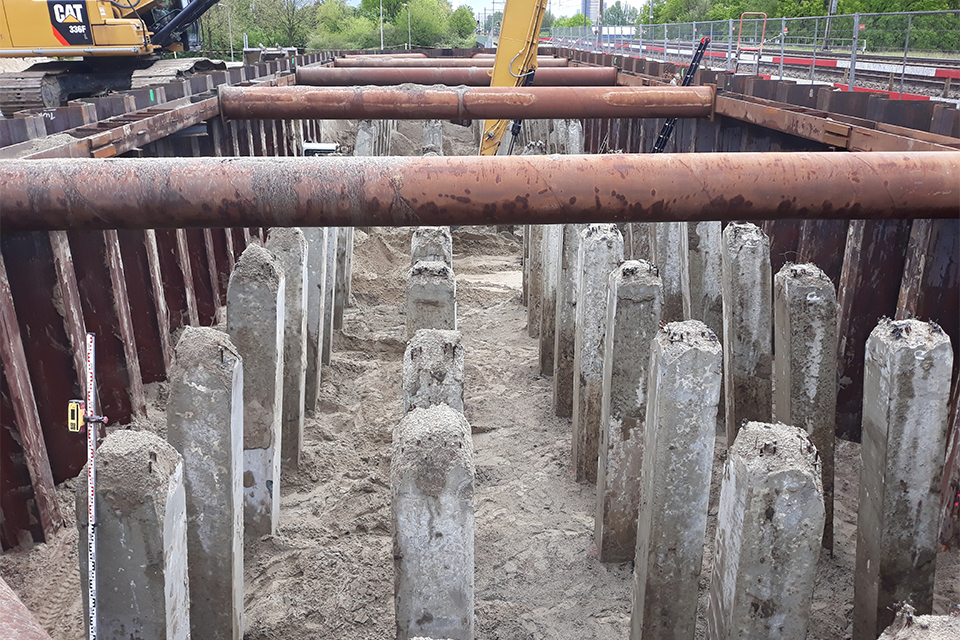

Pfahlgründung unter dem Fundamentblock von Ingenieurbauwerk 52A. (Bild: Rob van Buuren)

Koordination und Abstimmung

Im Teilbereich 3 plante CRUX unter anderem eine Pfahlmatratze, über die der 450 Meter lange Flyover über die A20 verschoben wurde. „Dafür mussten Widerlager, Pfahlmatratze, Spundwände, temporäre Baustraßen und endgültige Aufschüttungen präzise aufeinander abgestimmt werden“, sagt Zwaan. „Die Aufschüttungen, das Einbringen der Pfähle und der Bau der Gründungspfeiler mussten größtenteils parallel erfolgen. Das stellte hohe Anforderungen an die Abstimmung der Bauphasen, die Wechselwirkungen zwischen den Konstruktionen und die Projektkoordination.“

Besonders war auch die tägliche Abstimmung mit der Arbeitsgemeinschaft und Rijkswaterstaat während der Corona-Pandemie. Zwaan: „Viele Besprechungen fanden digital statt. Dabei mussten wir den Baufortschritt, Monitoringdaten, Risiken und Planungsänderungen rasch verarbeiten. CRUX beriet nicht nur, sondern dachte auch mit: Wir übersetzten komplexe Daten zum Baugrund und zum Monitoring in umsetzbare Entwürfe.“

Fachkompetenz in der Praxis

CRUX war auch während der Bauausführung aktiv eingebunden. „Unter anderem planten wir die Arbeitsplattformen für die Gründungsgeräte, basierend auf einer neuen Richtlinie, die hier erstmals in großem Maßstab angewendet wurde“, berichtet De Koning. „In Verbindung mit dem weichen Baugrund stellte das eine erhebliche Herausforderung für Planung und Ausführung dar.“

Sicherheit unter der Oberfläche

Mit umfassender Expertise in Geotechnik, Geohydrologie, Auswirkungen auf die Umgebung und Bodenverbesserungsverfahren entwickelte CRUX durchdachte Lösungen für einen komplexen Baugrund. Zwaan: „Ein ausführbarer Entwurf, der auch die Umgebung im Blick hat. Darin liegt unsere Stärke.“
